Travaux et dessins techniques

La mise en place d'un jardin nécessite des étapes dans un ordre relativement constant. Cet ordre évite de détruire les étapes précédentes. Chacune des étapes est en relation directe avec les plans techniques, les dessins techniques et les descriptifs. Ils permettent de fixer à l'avance tout le déroulement du chantier. Tous les plans sont superposables et comportent une base commune systématiquement répétée sur tous. Cette base commune est le fond de plan.
Toutes les règles énoncées ici comportent des exceptions qu'il n'est pas utile de tout connaître avant de commencer. Vous les découvrirez au fur et à mesure des difficultés rencontrées en allant chercher des exemples.



Ordre des travaux

  1. Travaux préliminaires -> Plan souvent réduit au plan de démolition
    1. Clore et protéger le chantier
    2. Protéger les arbres (et autres plantes ou éléments) à garder
    3. Nettoyer et débroussailler le terrain
    4. Démolir les constructions inutiles
    5. Repérer les canalisations
  2. Implantation -> Plan d'implantation
  3. Terrassements avant construction -> Plan de nivellement
    1. Mise en réserve de la terre humifère et du sol de bonne qualité
    2. Terrassement général (matériaux inertes avant construction)
      1. Fond de forme
      2. Déblais
      3. Remblais
  4. Constructions sans les finitions -> Plan des constructions
    1. Fondations
    2. Constructions hors sol (murs, structures,..)
    3. Réseaux principaux (égouts, eau,...)
  5. Terrassements après construction -> Plan de nivellement
    1. Terrassements particuliers (fosses de plantation, tranchées pour petits réseaux, remblai des assises d'ouvrages,...)
    2. Remblai et nivellement précis des matériaux de pré finition (sable, terre végétale)
  6. Plantation des arbres de gros calibre -> Plan de plantation
  7. Finition des revêtements de sol -> Plan des surfaces et Détails des constructions
  8. Finition des constructions -> Détails des constructions
  9. Installation des équipements -> Détails des constructions
  10. Nettoyage du chantier -> Descriptif
  11. Plantations -> Plan de plantation
  12. Semis -> Plan de plantation
  13. Nettoyage du chantier -> Descriptif
  14. Acceptation provisoire des travaux sous réserve des reprises -> Descriptif des travaux à reprendre
  15. Reprise éventuelle des travaux -> Acceptation définitive de l'oeuvre
  16. Entretien -> Descriptif et Détails particuliers

Plans techniques

Principes généraux
  1. Les plans techniques sont nets et précis, noir et blanc facilement reproductibles
  2. Toutes les annotations sont alignées
  3. Les éléments de légende sont faciles à distinguer (trois échelles maximum et bien différenciées de grosseur, de dimension, de forme et de hachure)

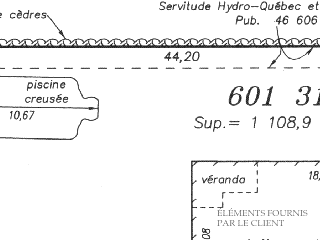

Fond de plan

Le fond de plan comprend l'ensemble des éléments invariables dans tous les plans et seulement ceux-là. les places réservées seront complétées sur chaque plan.
  1. Cadre Général (une ligne de cadre et une ligne de découpe du papier)
  2. Cartouche (visible après pliage format lettre)
    1. Titre du projet
    2. Place libre pour le titre du plan et le numéro de plan
    3. Place libre pour la localisation si le projet comporte plusieurs parties
    4. Nom du client (coordonnées et logo en prime)
    5. Nom, et coordonnées de votre entreprise (logo en prime)
    6. Tableau des mises à jour du plan (date, objet, nom du concepteur du plan,nom du dessinateur, nom du réviseur)
  3. Cadre de légende
  4. Échelle. Graphique pour éviter les déformations de reproduction et ratio. En liaison directe avec le plan.
  5. Nord. En liaison directe avec le plan.
  6. Repérage
    1. Repère géométrique (géo-codé si possible)
    2. Éléments inchangés inamovibles (bâtiments existants, bornes,...)
    3. Lignes de contour des éléments principaux
      1. Contour des surfaces (changement de matériau)
      2. Contour des constructions (bord et débordement)
      3. Contour des équipements
      4. Centre des arbres
  7. De la place disponible autour du dessin. (10 à 20 cm)

Travaux préliminaires

  1. Fond de plan
  2. Légende avec renvoi au descriptif pour les travaux généraux
  3. Localisation des protections (chantier, arbres)
  4. Localisation des démolitions (avec profondeur de la démolition)
  5. Localisation des lieux d'entreposage.

Plan d'implantation

  1. Fond de plan
  2. Légende
  3. Repères
    1. Quadrillage si possible géo-codé (pour les petits aménagements on le calera sur des points fixes comme la façade de la maison) utilisez de préférence des croix aux intersections du repère plutôt qu'un quadrillage complet qui interfère avec les autres tracés. Utilisez un pas de 10 mètres pour l'ensemble et de 2 mètres pour le détail agrandi des massifs. Utilisez une notation consistante entre les différentes échelles (0, 10, 20, 22, 24, 26, 30, 40 mètres. Le détail entre 20 et 26 mètres est inclus dans l'ensemble).
    2. Alignements
      Les alignements sont éléments principaux des organisations des formes du jardin ouvert sur le paysage. Il faut donc situer clairement ces axes sur vos plans.
  4. Cotes
    Elles servent à dessiner (implanter) la forme sur le terrain avec des piquets. Imaginez que vous avez juste une chaîne d'arpentage, des piquets et que vous ne voulez pas perdre de temps.
    1. Placez les points fixes qui serviront au reste du tracé. Un point est fixé par ses distances à deux points connus ou par rapport à un alignement et sa distance au bout de cet alignement. Deux points fixes par droite. Un point fixe par centre de cercle.
    2. Placez les systèmes de construction des formes simples. Une flèche de rayon par cercle. Une distance orthogonale pour des parallèles.
    3. Regroupez les distances cumulées sur une droite à chaque fois que c'est possible (sens normal de lecture, alignement sur des points fixes ou parallèle à un objet droit) et utilisez l'écart orthogonal à cette droite pour situer tous les points du tracé. Les points du tracé sont les points remarquables (sommet de courbe, sommet d'angle, centre de cercle,...) ou bien des points systématiques (un point tous les deux mètres sur la droite des distances cumulées reporté à l'orthogonale sur le tracé à implanter).
    4. Utilisez les angles par rapport à une droite et un point sur cette droite en dernier recours. C'est généralement plus long à implanter sur le terrain.

Plan de nivellement

  1. Fond de plan
  2. Légende
  3. Niveaux
    1. Initial ou Terrain Naturel (TN)
    2. Fond de Forme (FF)
    3. Sol fini ou Cote Projet (CP)
    4. Autres niveaux utiles lorsque les éléments se superposent.

Plan de drainage

Ce plan est en général associé au plan de nivellement ou au plan des réseaux
  1. Fond de plan
  2. Légende
  3. Niveaux sol fini
  4. Pentes des écoulements de surface
  5. Surfaces imperméables et surfaces drainantes
  6. Profondeur des drains
  7. Diamètre des drains
  8. Sens d'écoulement et pente des drains
  9. Raccordements au système d'évacuation
  10. Puisards
  11. Renvoi aux détails de construction

Plan des réseaux (drainage, aqueduc, électricité, téléphone, gaz,...)

Ce plan est en général associé au plan de nivellement
  1. Fond de plan
  2. Légende
  3. Niveaux sol fini
  4. Pentes des écoulements de surface
  5. Surfaces imperméables et surfaces drainantes
  6. Grilles et avaloirs
  7. Regards et raccordements
  8. Profondeur des canalisations
  9. Diamètre des canalisations
  10. Sens d'écoulement et pente dans les canalisations
  11. Raccordements au système d'évacuation
  12. Station de contrôle ou d'alimentation
  13. Renvoi aux détails de construction

Plan des surfaces

  1. Fond de plan
  2. Légende
  3. Détail des bords de surface
  4. Nature des surfaces
  5. Renvoi aux détails généraux des surfaces
  6. Détails des raccordements des surfaces

Plan des constructions

  1. Fond de plan
  2. Légende
  3. Détail d'implantation spécifique
  4. Plan avec localisation des coupes
  5. Coupes sous trois axes
  6. Renvoi aux détails généraux des constructions
  7. Détails des raccordements des diverses pièces

Plan de plantation

  1. Fond de plan
  2. Légende avec renvoi aux détails généraux de plantation
  3. Bordereau de plantation (classement horticole des différents lots de plantes) (voir les rubriques nécessaires utilisez un chiffrier)
  4. Localisation et comptage des plantes
    1. Repère
    2. Quantité
    3. Particularité (optionnel)
    4. Lien
  5. Détail particulier d'implantation si nécessaire

Détails techniques

  1. Ne dessiner que les détails qui ne se trouvent pas dans les références usuelles. Les détails usuels sont associés au cahier des clauses techniques générales.
  2. Situer le détail sur un plan général (usuellement le plan d'implantation)
  3. Renvoyer au plan général à partir du détail
  4. Plan du détail
  5. Coupes sous trois axes (x,y,z)
  6. Cotes systématiques sur plan et coupes
  7. Axonométrie (fortement recommandée)

Descriptifs

  1. Quantitatif estimatif
  2. Cahier des clauses techniques
    1. générales
    2. particulières
  3. Cahier des clauses administratives
    1. générales
    2. particulières
  4. Autres


Réf.Bruno Gadrat - 19/03/1999 - rev 02/07/2006 - http://www.designvegetal.com/gadrat/t/travaux/travaux01.htm
