La profondeur dans les perspectives

Approximation de la profondeur | Tracé d'une grille à partir du premier carré | Utilisation d'une grille crée par un logiciel 3D



Approximation de la profondeur

La profondeur est rapidement estimée par un carré. Sa ligne de fond est placée à environ un sixième1 de la hauteur entre l'horizon et le sol. (Attention l'unité de hauteur est la hauteur de l'oeil soit environ 1,6 mètres).
Pour avoir plus de précision vous devez prendre une mesure de profondeur sur le sol réel. Placez un objet tous les cinq mètres sur le sol dans l'axe de votre photo. Vous pourrez alors tracer votre repère de profondeur sur l'image par une suite de carrés.
Si votre dessin est complètement imaginaire utilisez un modeleur 3D ou une grille pour vous faire rapidement une base de perspective.
  1. Les mesures approximatives que j'utilise pour une évaluation rapide sont
    • 1/10 de la hauteur sol-horizon --- 0,8 mètres de profondeur
    • 1/6 --- 1,6 mètres
    • 1/4 --- 3 mètres
    • 1/2 --- 12 mètres

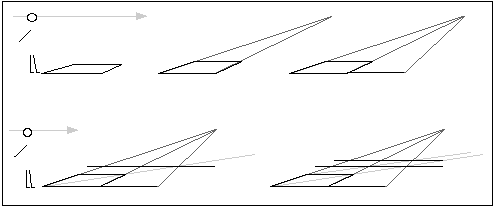

Construction des carrés de profondeur à partir des diagonales du premier carré

Le dessin se fait à main levée ou aux instruments selon vos objectifs (entraînement de l'oeil ou précision du tracé)

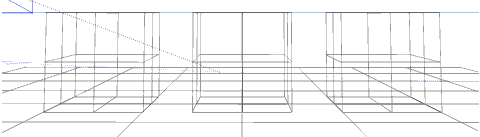

Utilisation d'une forme crée par un logiciel 3D
